Trasside dokumenteerimine

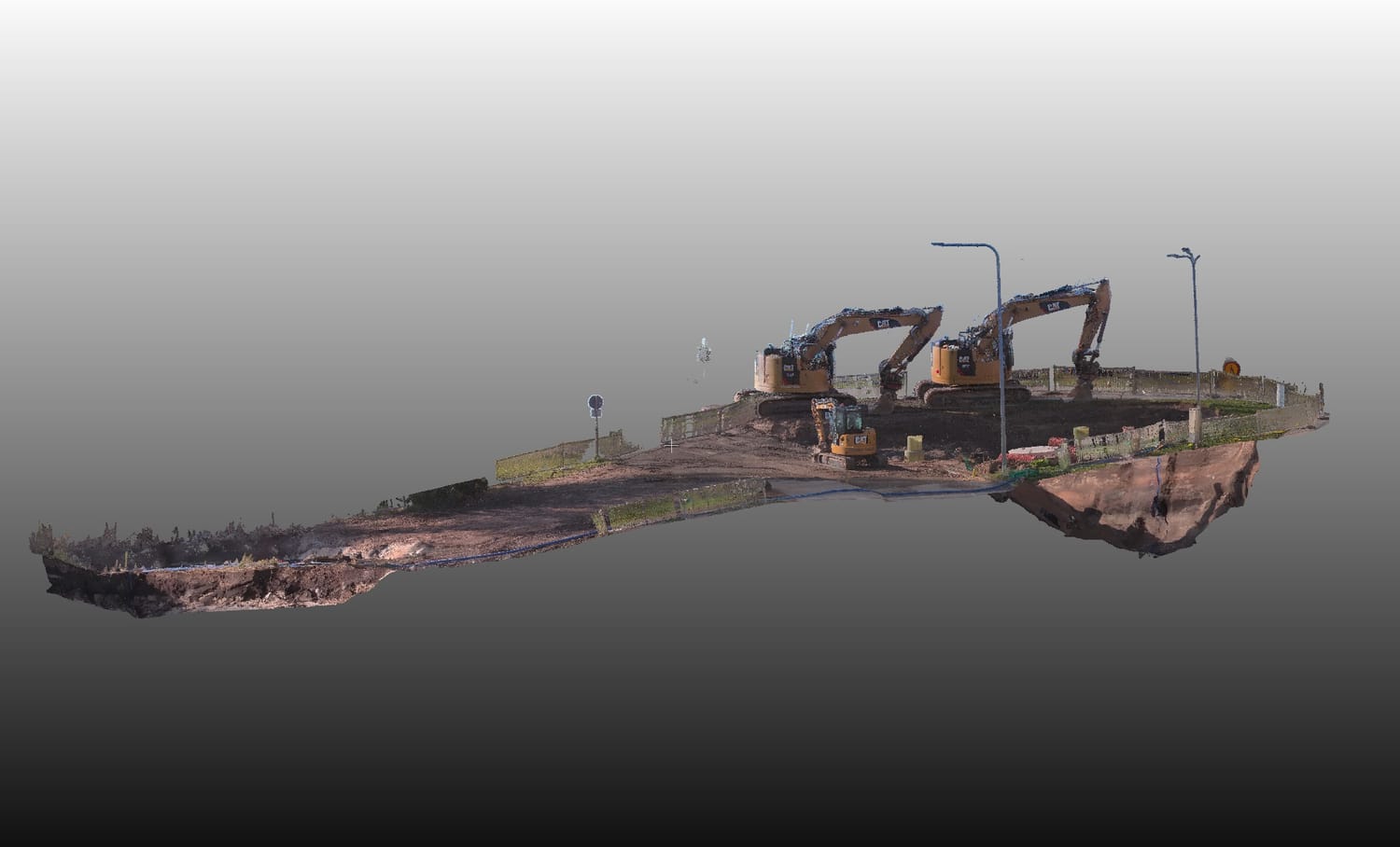

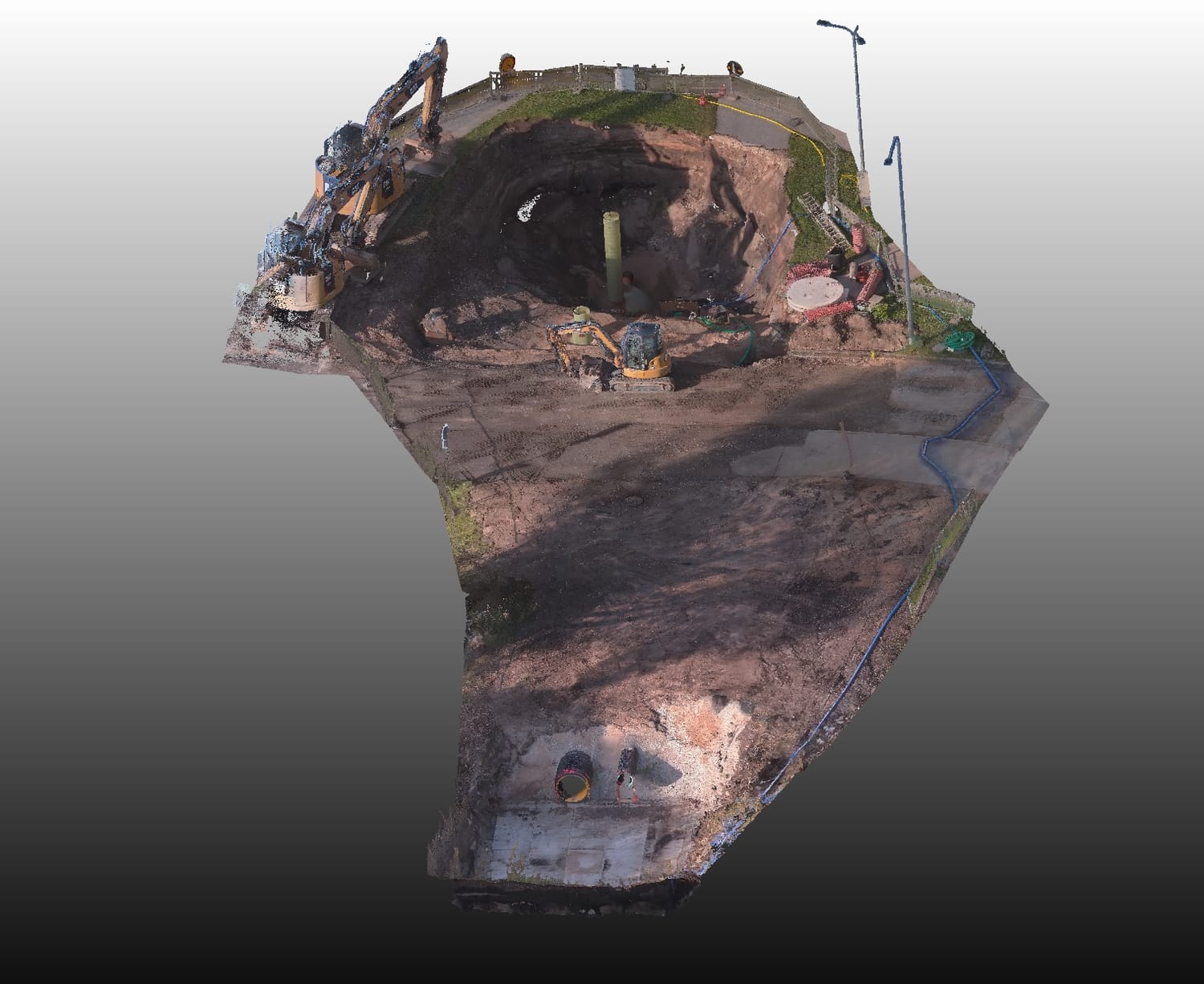

Jäädvustame avatud trassi enne tagasitäidet tervikliku 3D punktipilvena – torud, ühendused, kaevud ja ümbritsev olukord jäävad hiljem ruumiliselt vaadeldavaks ja mõõdetavaks.
Dokumenteeri trass etappide kaupa enne, kui see kaob pinnase alla
Säilita lisaks koordinaatidele ka trassi tegelik 3D olukord
Kasuta punktipilve teostusdokumentatsiooniks

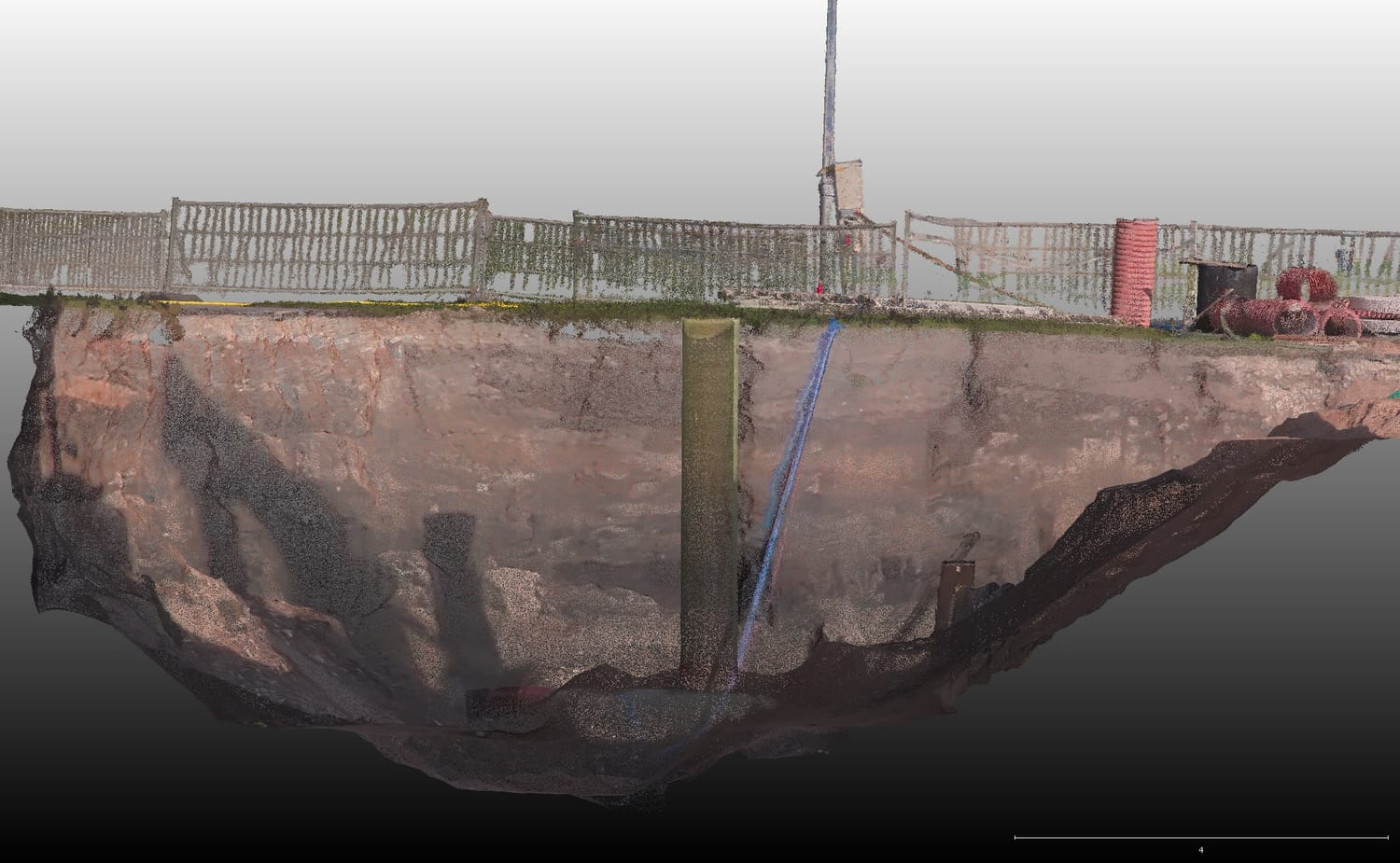

Kasuta punktipilve mõõtmiseks ja edasiseks projekteerimiseks
Korduma kippuvad küsimused
Enne kaeviku tagasitäitmist, kui torud, kaablid, ühendused ja ristumised on veel nähtavad. Kui trass ehitatakse kihtidena, tuleks ka 3D mõõdistamine teha etapiviisiliselt enne järgmise kihi katmist.
Pärast tagasitäidet ei ole maa alla jäänud tegelikku olukorda enam võimalik samas mahus dokumenteerida. Ka tavapärane maa-aluse tehnorajatise teostusmõõdistamine tehakse ehitamise käigus ja enne kaeviku sulgemist.
Mitte automaatselt. Kui objektil on nõutud nõuetekohane geodeetiline teostusmõõdistus ja teostusjoonis, tuleb lähtuda tellija, võrguvaldaja ja kohaliku omavalitsuse nõuetest.
3D punktipilve eelis on, et lisaks mõõtepunktidele säilib kogu nähtav ruumiline olukord – trass, kõrval olevad kommunikatsioonid, ühendused, kaevik ja muud detailid. Teostusjoonisele on see väärtuslik täiendus, mitte asi, mida ma turundaks pimesi selle asendajana.
Teostusjoonis annab vajaliku mõõdistatud info, kuid punktipilvest saab hiljem vaadata ka seda, milline olukord kaevikus tegelikult oli.
Näha jäävad torude omavaheline paiknemine, ristumised, ühendused ja ümbritsev keskkond. Samuti saab punktipilvest hiljem teha täiendavaid mõõtmisi kohtades, mida esialgu ei peetud vajalikuks eraldi mõõta.
Jah, kui see on enne töö alustamist kokku lepitud ja mõõdistus vastavalt üles ehitatud. Punktipilve saab siduda geodeetiliste kontrollpunktidega ning viia nõutud koordinaat- ja kõrgussüsteemi.
Kui andmeid soovitakse kasutada projekteerimiseks või ametliku mõõdistusdokumentatsiooni osana, tuleb vajalik täpsus, koordinaatsüsteem ja väljundid enne mõõdistamist kokku leppida.
Jah. Pikemate trasside puhul ongi mõistlik mõõdistada ehituse edenemise järgi lõikude või kihtide kaupa.
Oluline on, et iga lõik skaneeritakse enne selle katmist. Hiljem saab erinevate etappide punktipilved koondada terviklikuks dokumentatsiooniks.
Meetod sobib vee- ja kanalisatsioonitorustike, kaugkütte- ja jahutustrasside, sademeveesüsteemide, kaablikanalite ning teiste maa-aluste tehnovõrkude dokumenteerimiseks.
Eriti väärtuslik on 3D skaneerimine kohtades, kus ühes kaevikus paikneb mitu tehnovõrku või on palju ristumisi ja ühendusi.
Vastavalt projekti vajadusele saab üle anda värvilise 3D punktipilve ning sellest koostatud muud kokkulepitud väljundid.
Failiformaat, koordinaatsüsteem ning vajadus teostusjoonise, lõigete või muude jooniste järele tuleks kokku leppida enne mõõdistamist.
